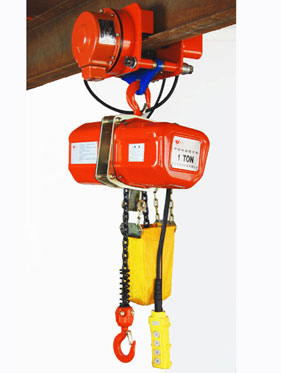

HHXG-05A環鏈電動葫蘆
|
|
|
 詳細介紹 |
|
產品特點：
1、高效，質輕電機，無石棉剎車系統，低能耗。
2、沖壓鋼構殼體，輕巧而堅固。
3、高強度安全吊鉤，承受意外超負荷沖不出去不會發生斷裂，只是逐漸變形。
4、輕巧美觀而耐用的塑制鏈袋。
5、極限開關。吊上吊下都有極限開關裝置，使電機自動停止，反防止鏈條超出，確保安全。
6、逆相保護裝置，當電源接線錯誤時，控制電路無法運作。

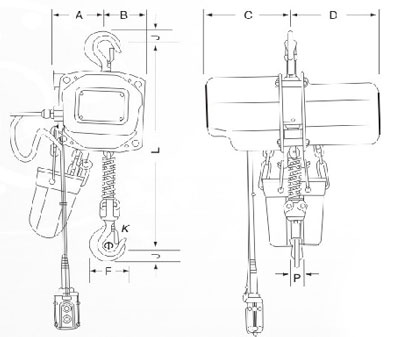

結構圖：

技術參數：
|
型號 Model |
單位/Unit |
HHXG-05A |
HHXG-10A |
HHXG-20A |
HHXG-30A |
|
起重量 |
噸/Ton |
0.5 |
1 |
2 |
3 |
|
提升高度
Lifting height |
米/M |
3 |
3 |
3 |
3 |
|
試驗載荷
Testing load |
千牛/KN |
6.3 |
12.5 |
25 |
37.5 |
|
電機功率 Power |
千瓦/KW |
0.8 |
1.1 |
1.1 |
1.1 |
|
起重鏈條行數
Number of falls |
行/Fall |
1 |
1 |
2 |
3 |
|
起重鏈條直徑
Dia of Load Chain |
毫米/mm |
7.1×21 |
7.1×21 |
7.1×21 |
7.1×21 |
|
提升速度
Lifitng speed |
米/分鐘m/min |
5.8 |
4.3 |
2.15 |
2.43 |
|
主要尺寸
Demension mm |
A |
150 |
150 |
173 |
186 |
|
B |
112 |
112 |
90 |
77 |
|
C |
250 |
250 |
250 |
250 |
|
D |
245 |
245 |
245 |
245 |
|
K |
27 |
30 |
38 |
56 |
|
φ |
45 |
50 |
65 |
70 |
|
F |
85 |
105 |
136 |
164 |
|
J |
17 |
26 |
36 |
45 |
|
P |
14 |
15 |
22 |
30 |
|
L |
550 |
590 |
770 |
775 |
|
凈重/毛重 N.W/G.W |
公斤/KG |
46/52 |
46/52 |
60/68 |
68/76 |
|
|
|
|
